<aside> 📌

Shift Register / 31사이클 PASS / 오류 0

iDelay: 1–7 / 현재 edge를 포함한 N번째 샘플 / invalid 출력 0

파형·코드 갤러리 · 소스·VCD·로그

1. Shift Register · 2. Circular Queue · 3. Memory Delay

</aside>

2026-09-16 실행 결과

실행 도구 Icarus Verilog 14.0 · GTKWave · VS Code

자료 RTL·테스트벤치·VCD·실행 로그·프로그램 화면 / 구조도: RTL 기반 게이트·레지스터 도면

실행 범위 2026-09-16 기능 시뮬레이션

Project 1 — 31사이클 검사 PASS, 오류 0

iDelay=N은 현재 edge를 포함한 N번째 최신 샘플을 선택하며 invalid 출력은 0입니다.

원본 3-bit iDelay 인터페이스의 선택 가능 범위는 1–7입니다.

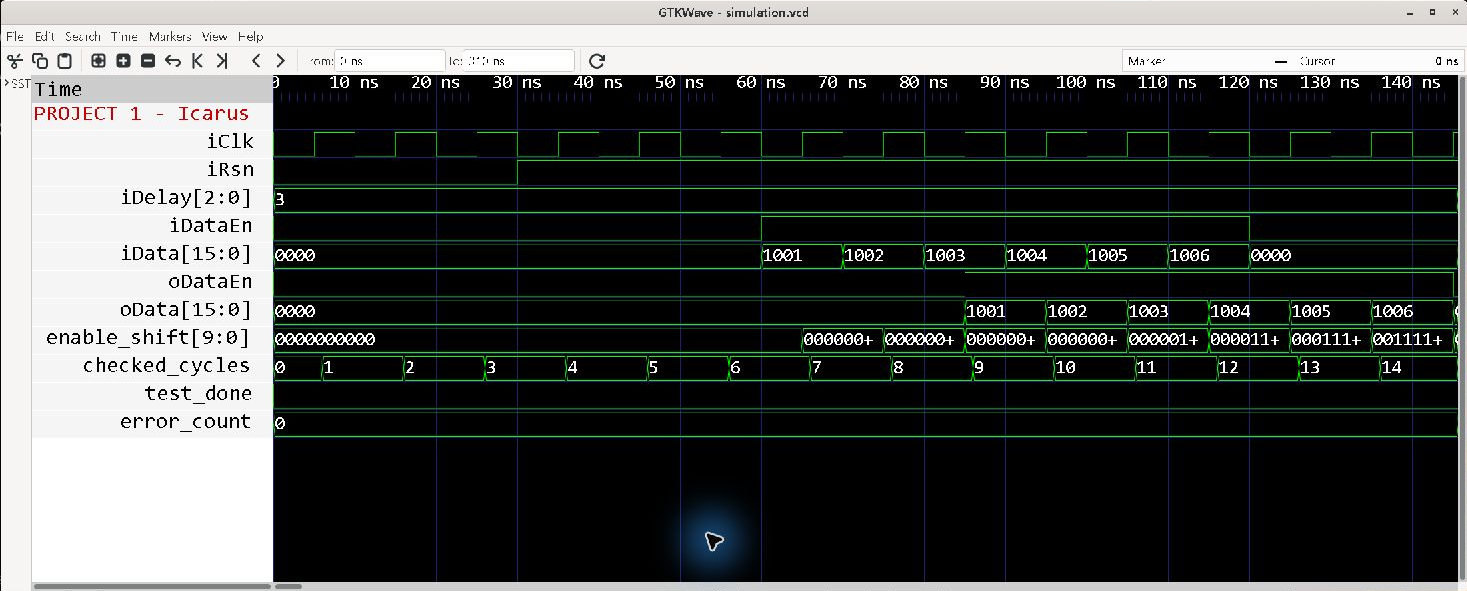

Project 1 실제 GTKWave — gtkwave_detail

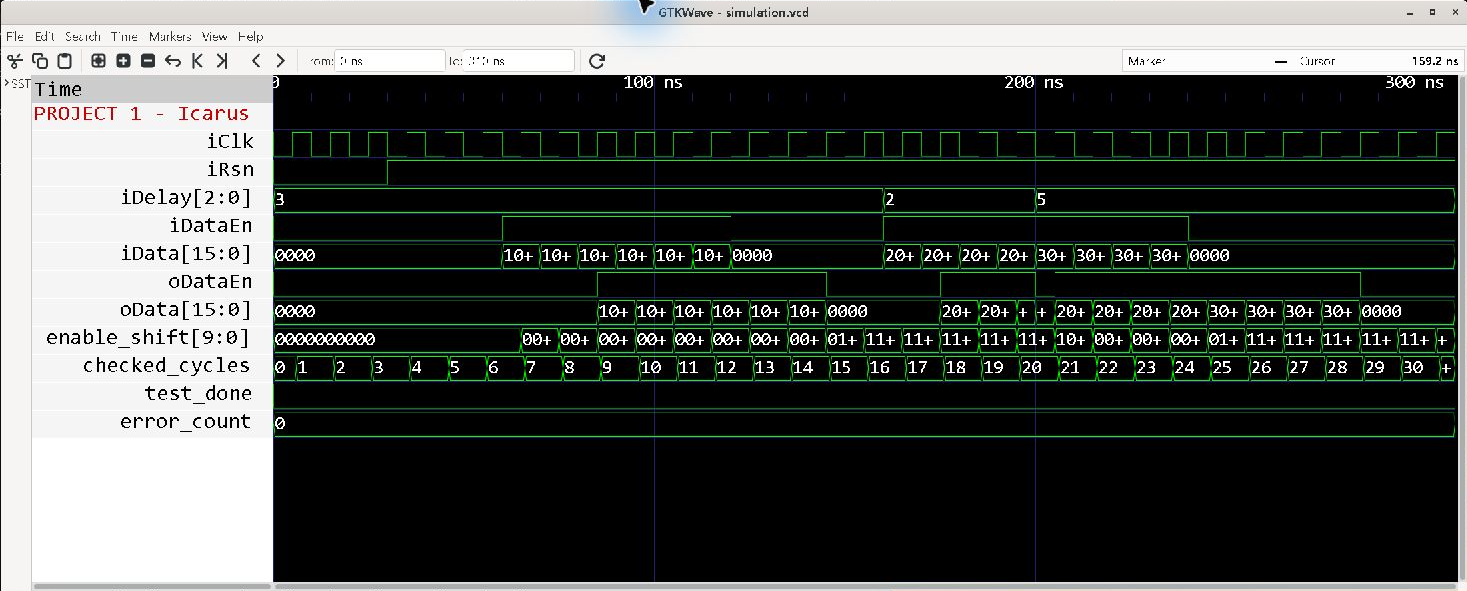

Project 1 실제 GTKWave — gtkwave_full

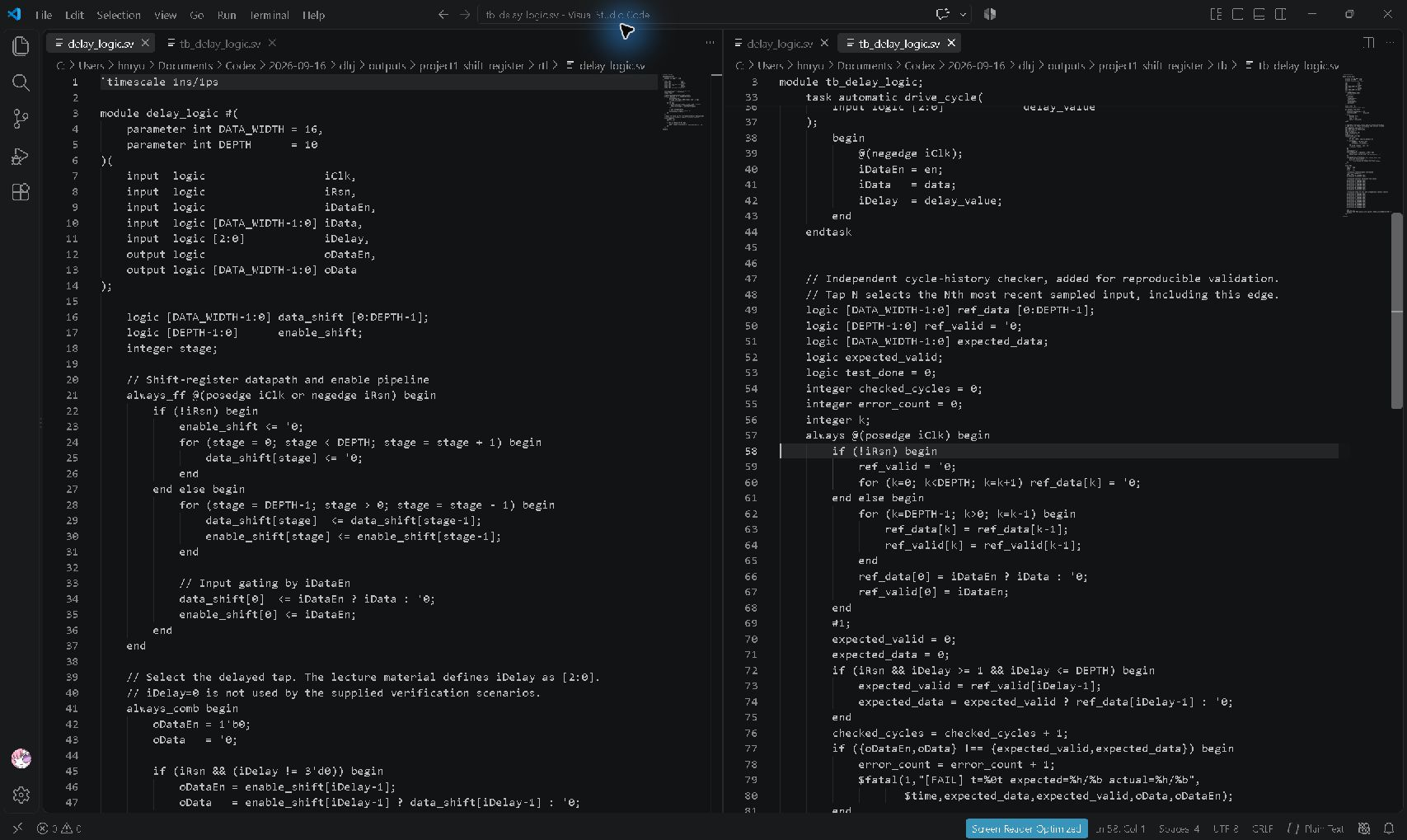

Project 1 실제 VS Code RTL·테스트벤치

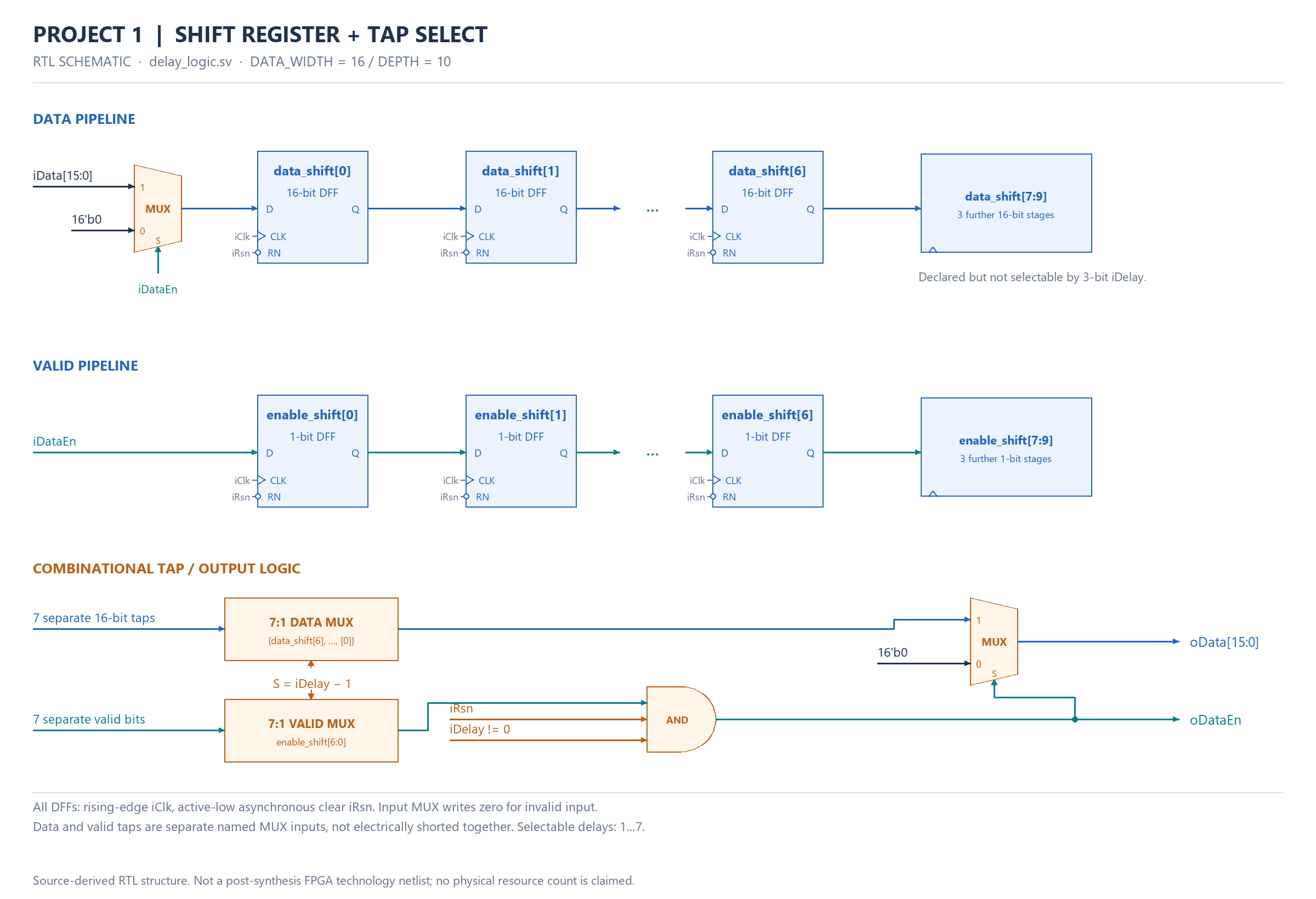

Project 1 RTL에서 도출한 게이트·레지스터 구조도

Project 1 소스·테스트벤치·VCD·로그·재실행 파일

실제 실행 검증 기록 · 캡처 생성·파일 해시 기록

2026-07 실행 기록

2026-07 실행 기록 · 20/26-check 회귀 · ModelSim·Quartus/PPA · 당시 조건과 수치

현재 실행 위의 2026-09-16 Icarus 기록

Problem
